Putere motor(kW): 55

Curentul nominal(A): 110

Tipul contactorului de bipas: LT1-F 115

Sectiunea conductoarelor de alimentare(mmp): 25

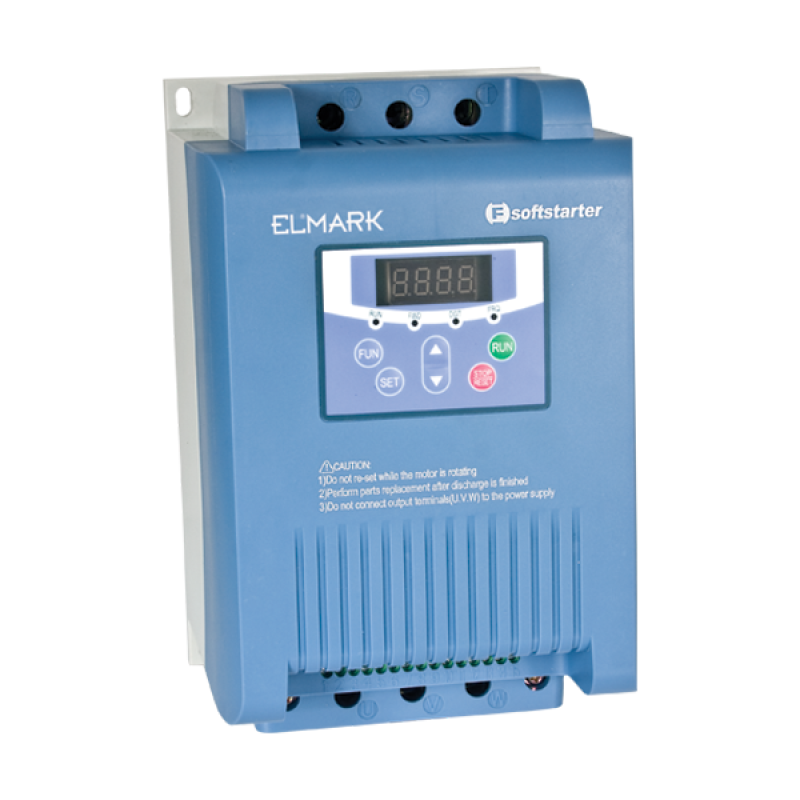

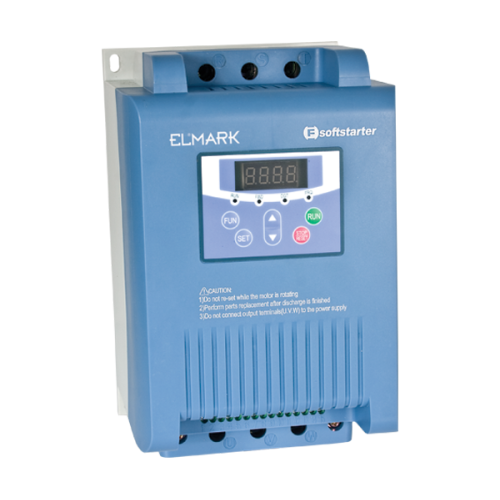

Startere cu pornire uşoară seria ELM 2500 (softstartere)

Starterele cu pornire uşoară sunt utilizate pentru comanda pornirii motoarelor electrice asincrone trifazate cu rotor în

scurtcircuit. Prin utilizarea acestor startere pot fi prevenite multe probleme de comandă motoarelor electrice, şi anume,

prevenirea problemelor provenite de cuplu de pornire mare, eliminarea posibilităţii de autopornire a motorului, eliminarea

necesităţii de comutarea "stea-triunghi", prin autotransformator de pornire, prin reostat de pornire, etc. Starterul de tipul ELM

2500, (softstarterul), folosit pentru pornire uşoară, aparţine categoriei "АС53в", conform cerinţelor standardul şi garantează

pornirea motorului, iar după ce a ajuns în regim stabil de funcţionare se activează contactorul de şuntare din seria LT 1 D/F,

care prea comanda motorului, fiindcă softstarterul nu poate realiza comanda motoarele electrice într-un regim stabilit. La

trimitere comenzii de oprire, în funcţie de schema de comandă folosită pentru comanda starterului de pornire uşoară,

softstarterul poate fi inclus sau nu în procesul de oprire a motorului.

Funcţii:

1. Funcţii sistem

- Protecţia la supracurent- motorul electric se opreşte când valoarea curentului depăşeşte limitele prescrise

- Protecţia la suprasarcină – protejează motorul electric de suprasarcină

- Protecţie la pierdere de fază

- Protecţie la supraîncălzire

2. Funcţii de control

- Probleme la ieşire

- Controlarea motorului pentru probleme

- Comanda din tastatura sau din exterior

- Opţiunea întârziere la pornire

- Memorarea erorilor detectate

Caracteristici tehnice:

* Tensiune nominală de funcţionare: 400V AC; 50 Hz

* Variaţiile admisibile ale tensiunii de funcţionare: ±10%

* Decalarea fazelor: < 3%

* Variaţii frecvenţă: < 5%

* Trebuie montat un contactor baipas

* Variante de montaj:

- pe suprafaţe plane prin şuruburi

- poziţie de montaj – verticală cu pantă maximă pâna la ± 5°

Notă: dacă pentru montajul în tabloul de distribiţie ar trebui folosite mai multe softstartere, se recomandă acestea să fie

montate unu lângă altul, iar dacă acest lucru nu este posibil, trebuie să fie garantată ventilaţia suficientă a aparatelor

* Material plastic: rezistent la razele UV, ignifug (cu autostingere)

* Altitudinea: până la 2000 m

Documente de conformitate:

Standart EN60947-4-2

EN 60947-1
