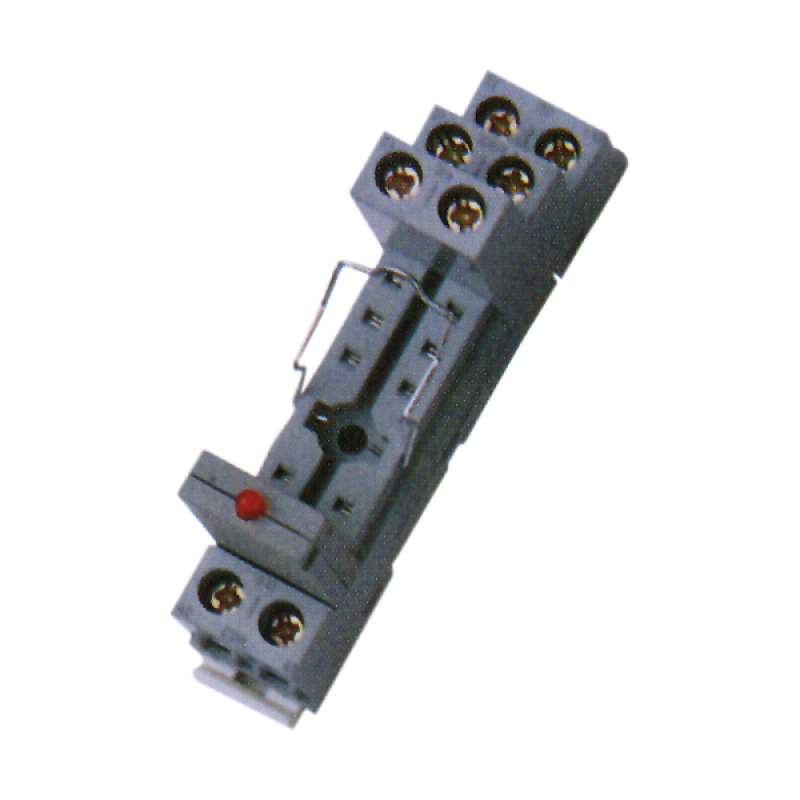

Soclu pentru releu de tip industrial: ELM 14FC

Dimensiune (mm): 72x15

Numarul de terminale: 5

Relee industriale şi socluri

Aceste aparate se folosesc în tablourile de automatizare şi semnalizare. În principiu se utilizează pentru a trimite comenzi spre mecanismele executive. Prin dimensiuni relativ reduse şi pot comuta curenţi cu valori relativ de mari, ceea ce permite comanda directă a mecanismelor industriale executive. Suprafeţele de contact sunt realizate din cupru electrolitic, cu strat acoperitor din argint. Sistemul de contact se închide cu capac din material plastic opal ignifug pe care este montat test-buton. Soclul asigură o legatură electrică sigură între conductoarele instalaţiei electrice şi releele montate pe sina DIN.

Caracteristici tehnice:

*Tensiune de alimentare: de la 12 V AC până la 230 V AC, 50 Hz sau de la 12 VDC până la 110VDC

*Abateri admisibile de la tensiunea de alimentare: 85 -110% Un

*Curent nominal în contacte: 10А AC

*Anduranţă electrică: 1 000 000 manevre

*Rezistenţă de izolare: 500 mΩ /min (500V)

*Rezistenta la impuls de tensiune: 2000V, 50Hz

*Rezistenţă dielectrică: 1000VAC /1 min

*Timp de răspuns: 25 ms

*Temperatură de funcţionare: -5 - + 65°С

*Umiditate: 35 - 85% RH

Montaj:

* prin soclu pe şina DIN

Documente de conformitate produsului:

Standart EN 60947-5-1;

EN 61810
