TENSIUNE (VAC): 230

NUMARUL DE FAZE: 1

TENSIUNE DE CONTROL(VDC): 3-32

TIP: SSR RELEU

CURENT DE IESIRE NOMINAL (A): 40

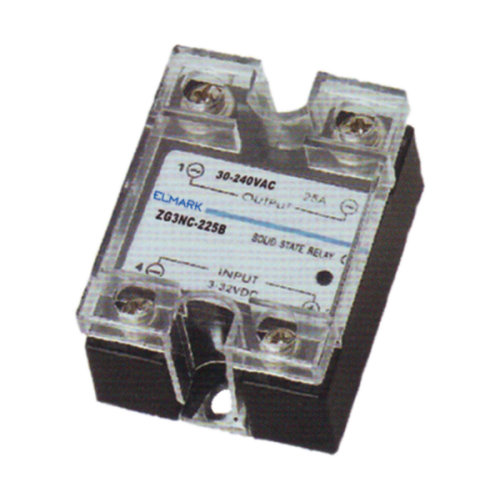

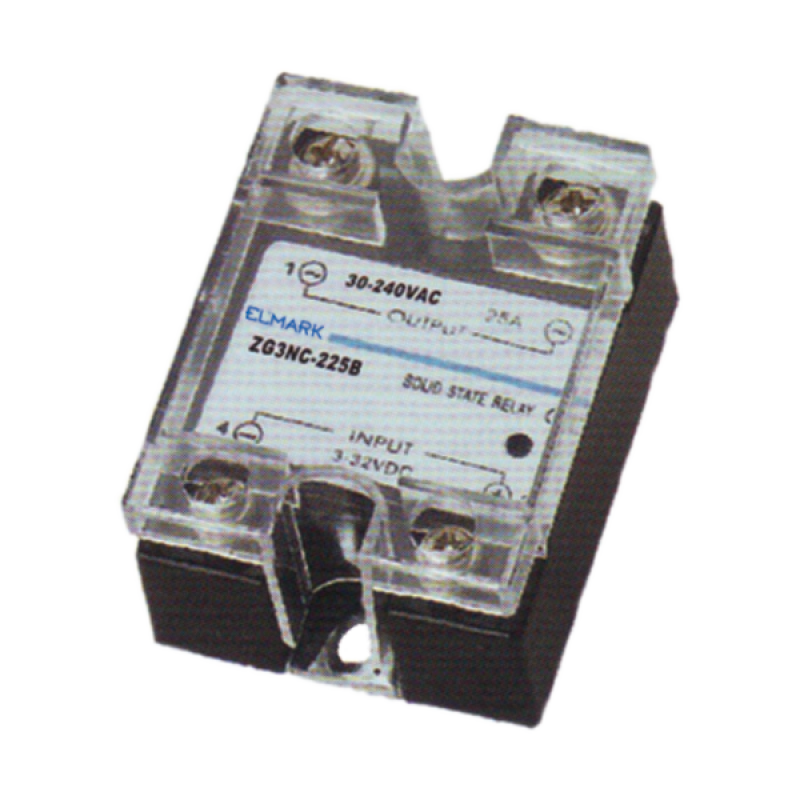

Relee industriale model SSR

Releele industriale din seria SSR sunt proiectate să fie încorporate în tablourile de automatizări ca un element de putere. Procesul de fabricaţie se bazează pe tehnologie specială numită CMOS tehnologie. Elemenul de comutaţie este un releu fără contacte, separat optic prin element fotoelectric de la intrare. Această permite de a fi comutate curenţii de ordinul 50 А. O altă caracteristică importantă a acestor relee este posibilitatea de a modifica puterea de ieşire în funcţie de valoarea semnalului de intrare. În principiu această se foloseşte pentru transmitere de comenzi spre mecanizmele de acţionare. Relee cu dimensiuni relativ mici pot comuta curenţi de valori relativ mar realizând comandă directă a mecanismelor industriale de acţionare. Pentru ridicarea gradului de siguranţă, releul este proiectat cu capac din plastic opal. Există două tipur de relee: releu de tip SSR şi regulator de tensiune SSR.

Deoarece când releul funcţionează se emite caldură, aceasta caldură rebuie să fie radiată în mediu. Aceasta se obţineprin radioatoare de construcţie specială. De mare importanţă este calculul corect al radiatorului. Gradul de încălzire relativ se calculează după formulă:

ÎNCĂLZIREA = Curentul activ de sarcină X 3.0 W/A. Suprafaţă de radiaţie termică necesară se poate stabili prin diagrama.

Caracteristici tehnice:

* Tensiunea de sarcină/ieşire : 230/400V AC/DC, 50 Hz pentru releu SSR şi de la 0 până la 230/400V AC/DC pentru regulator de tensiune SSR.

* Curentul nominal de ieşire: de la 10 А până la 60 А

* Rezistenţa de izolaţie: 1000 МΩ /min (500V)

* Stabilitatea la tensiune de impuls: 2000V, 50Hz

* Rigiditate dielectrică: 2500VAC /1 min

* Curentul de scurgere: <2mА

* Timpul de operare : <10ms

* Temperatura de funcţionare: -5 - + 65°С

* Umiditate: 35 - 85%RH

Documente de conformitate produsului:

Standart EN 60947-5-1;

EN 61810
