TIPUL DE CAP: CILINDRU CU ROLA DIN METAL TRANSVERSALA
FORTA DE ACTIONARE(g): 350
FORTA DE RELAXARE(N): 114
CURSA LIBERA: 0,4mm
CURENTUL NOMINAL: 15A ACTIV, 5A INDUCTIV

Limitătoare de cursă

Limitătoarele de cursă din seria CM în cele mai multe cazuri se folosesc ca elemente de rezervă în aparatele din seria TZ sau ca instrument de setare a valorilor limită pentru acţionarea anumitelor maşini. Racordul cu cablurile se realizează prin terminale cu şurub. Suportă sarcină până la 15 А sarcină activă de rezistenţă. Foloseşte un contact de comutare. Sunt caracterizate prin precizie mare şi domeniu larg de viteze de acţionare.

Documente de conformitate produsului:

Standart EN 60947-1; EN 60947-5-1

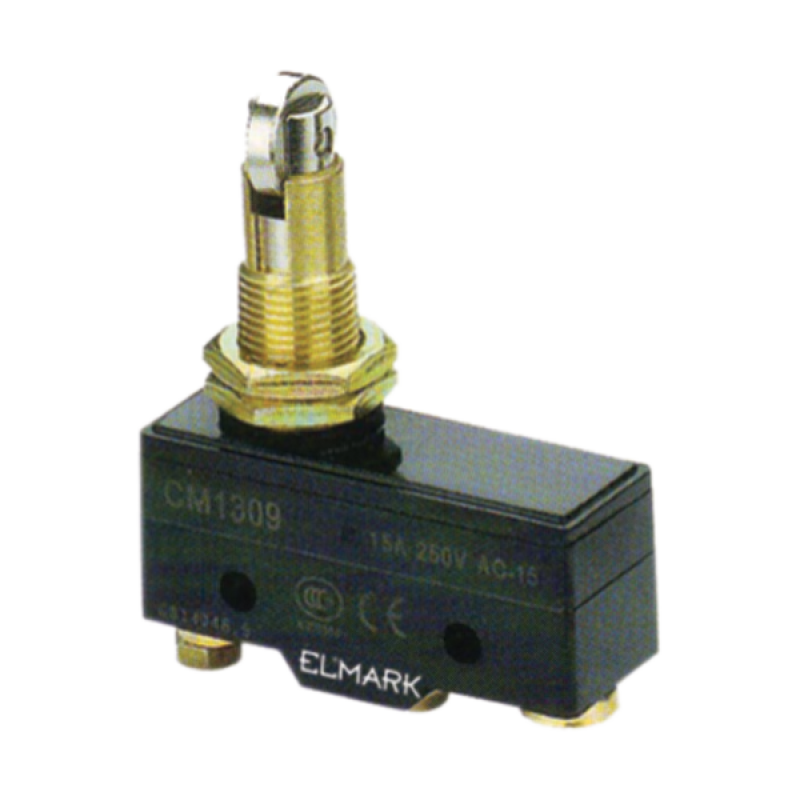

Limitător de cursă universal – seria CM-1xxx

* Rezistenţa dielectrică: 1000V AC

* Rezistenţa de izolare: I00 mΩ /la 500VDC

* Rezistenţa în contact: 15mΩ

* Anduranţa electrică (nr.manevre): 500 000 la sarcină activă

* Anduranţa mecanică (nr.manevre): 5 000 000

* Frecvenţa de operare: 20 manevre electrice/min

* Viteza de acţionare:de la 0.1mm/s până la 1.0m/s

* Tensiunea nominală: 230V

* Gradul de protecţie: IP65

* Cuplu de înşurubare terminalelor: 6-8kgf/cm
