Curent nominal In(A): 2500

Tensiunea nominala de functionare: 690V; 50/60Hz

Reglarea curentului termic: nu

Capacitatea de deconectare(ka) : 100

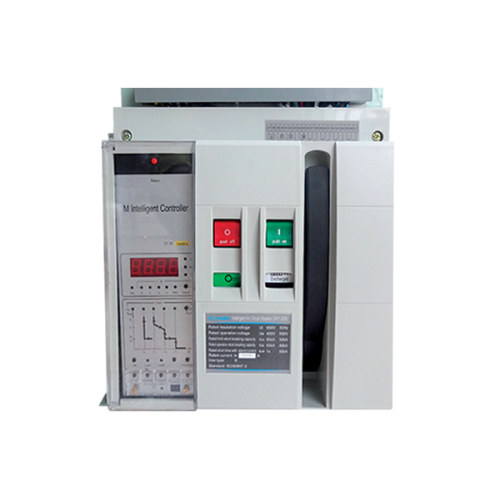

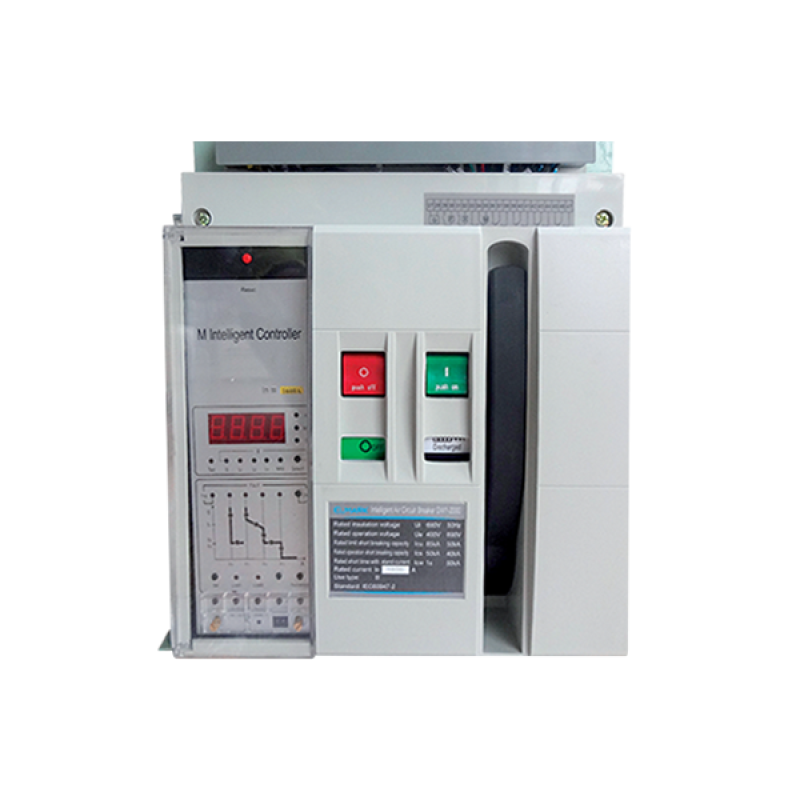

Întreruptoare automate de putere serie DW1 (МССВ)

Seria DW 1 reprezintă un intreruptor pneumatic automat tip inteligent, care se foloseşte pentru controlul şi protecţia circuitelor de distribuţie de joasă tensiune. Există posibilitatea de întroducere a parametrelor pentru protecţiea circuitelor, în acest scop sunt asamblate ITM, dispozitiv de comandă la distanţă, priză pamânt şi dispozitiv de monitorizarea sarcinii.

Functii:

- conexiune şi deconectare circuitelor electrice sub sarcină

- separare a circuitelor electrice şi comandă consumătorilor de putere

- întreruptor principal în circuitele industriale de distribuţie şi cele de uz casnic

- pentru curenţi de scurtcircuit mari în circuitul de protecţie

- coeficient de siguranţă mare a caracteristicilor de curent

- comandă cu motor electric

- accesorii de automatizări - ITM, priză pamânt , bloc de comandă tip inteligent cu

variante de selectare a diferitelor funcţii de protecţie

Performante tehnice:

* Tensiunea nominala de lucru: 690V; 50/60Hz

* Tensiunea de izolare : 2000V

* Coeficient de sigurantă la tensiune de impuls: 8000V

* Bornă conexiune: fixăie prin 4 bolţuri pe şină de alimentare

* Conectări:

- şine din cupru

- conexiune pe şină - spate

* Andurantă electrică (nr.ciclur): 500

* Andurantă mecanică (nr.cicluri): 9000

* Nivel de protecţie: IP54

* Tip de montaj :

- prin bolţuri

- poziţie de montaj- verticală cu pantă maximă până la 5°

* Material plastic neînflamabil rezistent raze UV

* Prezent test buton

* Temperatura mediului ambiant: -10°+45°С

* Înalţime peste nivelul mării: până la 2000m

Funcţii principale de protecţie:

* la supraîncărcări cu timp de întârziere lung

* la supraîncărcări cu timp de întârziere scurt, timp de inversie limitat

* la scurtcircuit cu timp scurt de întârziere, timp de limită fixat

* Scurtcircuit instantaneu

* Priză pământ

* Stabilitate totală

* Alarmă la suprasarcină

* Test funcţie

* Autodignostică

La comandă şi negociere termen de livrare, ar putea fi fabricate intreruptoare de tip comutare cu RS 485 legatură, şi cu transmitere pe ambele sensuriă a parametrilor, a functiilor, a reglărilor sau a datelor.

Documente de conformitate:

Standart EN 60947-1

EN 60947-2
