Voltaj: 400V, 50Hz

Posibilitatea de reglare a diapazonului: de la 300V pana la 480V

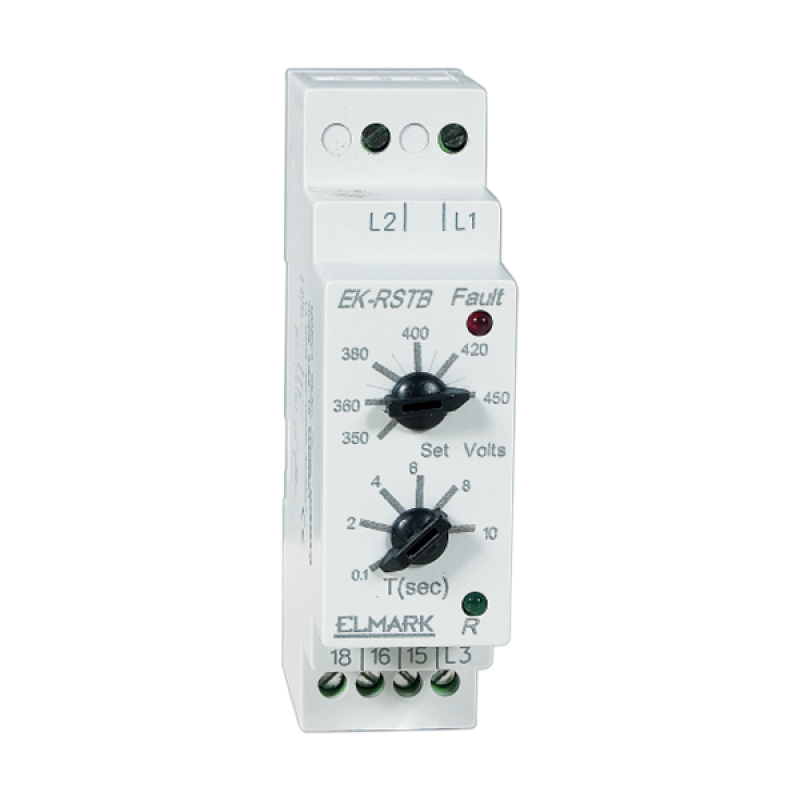

Indicator de succesiunea fazelor EK - RSTB

Aparatul este proiectat pentru montaj pe şină DIN. Poate fi utilizazat ca aparat de control sau de indicaţie pentru prezenţă, succesinea sau calitatea fazelor. Aparatul dă indicaţii pentru următoarele defecte: - lipsă unei sau mai multor faze;

- modificare succesiunea fazelor;

- scăderea în alimentarea tensiunii: sub 10%

- creştere în alimentarea tensiunii: peste 10%

- asimetria fazelor de alimentare faţă de tensiune: ± 10%

În prezenţa uneia dintre conditiile de mai sus, declanşează un releu care deconecteaza circuitul de comandă. Intervalul între afişarea defectului şi declanşarea releului la ieşire, pot fi reglat în aşa fel încât să fie evitată deconectările neaşteptate la întreruperi scurte. Când tensiunea revine în limitele normale, aparatul va fi energizat (afişare LED) conform valorile de histerezis. Când este încurcată succesiunea fazelor, aparatul imediat produce efect.

Performanţe tehnice:

* Tensiune de alimentare: 400V, 50 Hz

* Posibilitate de reglare a diapazunului de declanşare: de la 300 până la 480 V

* Reglare de întărziere a acţionării: 0.1 - 10 secunde

* Anduranţă electrică: 1 000 000 cicluri

* Anduranţă mecanică: 10 000 000cicluri

* Indicaţie:

- LED verde - indicaţie de modificarea stării

- LED roşu- avarie

* Temperatură de lucru: -5 - +40°С

* Umiditate: 35 - 85%RH

* Masă: 120g

Tip de montaj:

* şina DIN
