Numar de poli: 1P+N

Curentul nominal In(kА): 10

Tensiunea nominala de functionare Uc (V): 275

Tensiunea de impuls Up (kV): 1,2

Curent de descarcare Imax (kA): 20

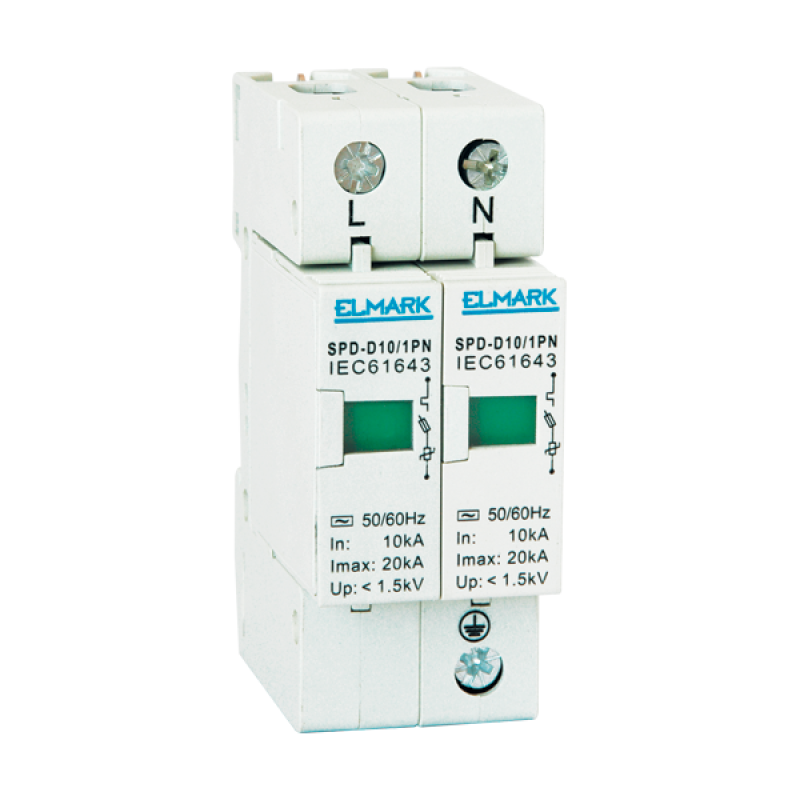

Descărcătoare catodice de tip SPD (arestoare)

Descărcătorul catodic este compus dintr-un element semiconductor de tip ventil (varistor), care se deschide în anumite

condiţii. În condiţii normale descărcătorul catodic reprezintă o rezistenţă infinit de mare între conductoarele protejeate şi

circuitul de împământare. La ridicarea tensiunii din cauză evenimente produse în atmosferă sau din cauză avarii în

sistem, ventilul se deschide şi descarcă supratensiunea prin circuitul de împământare. Dupa restabilirea tensiunii normale

în sistem, ventilul se închide. Arestorul poate suporta pentru un timp scurt supratensiuni mari.

Functii:

- protectie a circuitelor electrice sub sarcină de supratensiuni

- protectie a consumătorilor/reţelelor şi a tabloului de distribuţie

- coeficient de siguranţă a caracteristicilor de curent

- comandă: deconectare automată la defecte la intrare şi revenire după dispariţia pericolulului

Performante tehnice:

* Tensiune nominală de lucru Uc :- tensiunea de acţionare a descărcătorului catodic 275/440V ; 50 Hz

* Tensiune de impuls Up: tensiunea la bornele descărcătorului catodic la trecerea curentului nominal de descărcare,

conform tabelele

* Curent nominal de descărcare In –valoarea nominală a curentului de descărcare cu sinusoidă 8/20μs, care poate fi

scurs spre pamânt repetat: conform tabelele.

* Curent de descărcare completă Imax - valoarea maximă de vârf a curentului de descărcare cu sinosuidă 8/20μs, pe

care descarcatorul o poate suporta o singură dată: conform tabelele

* Curent permanent de funcţionare: până la 800μА pentru 1р. 2p şi 3р; până la 600μА pentru 1р+N 3p+N

* Indicaţie că descărcătorul trebuie înlocuit

* Sunt oferite următoarele variante: 1P; 1P+N; 3P; 3P+N

Conectare:

- conductoare flexibile sau rigide cu secţiuni corespunzătoare

Tip de montaj:

- fixare pe şină DIN

- poziţie de montaj - verticală

- se montează la intrarea tabloului principal de distribuţie sau imediat după consumător, conform schemele ataşate

* Material plastic folosit la intreruptoarele: neînflamabil şi rezistent la razele UV

* Temperatura mediului ambiant : -10°+45°С

* Înalţime peste nivelul mării: până la 2000 m

Documente de conformitate:

Standart EN 61643-1

EN 61643-11
