Curent nominal In(а) : 630

Capacitatea maxima de deconectare(kA) Icu : 50

Capacitatea de deconectare de lucru(kA) Icu : 42

Sectiunea transversala a cablului de alimentare(mm2) : 240

Voltaj : 690V; 50/60Hz

Anduranta electrica(numar de cicluri) : 6000

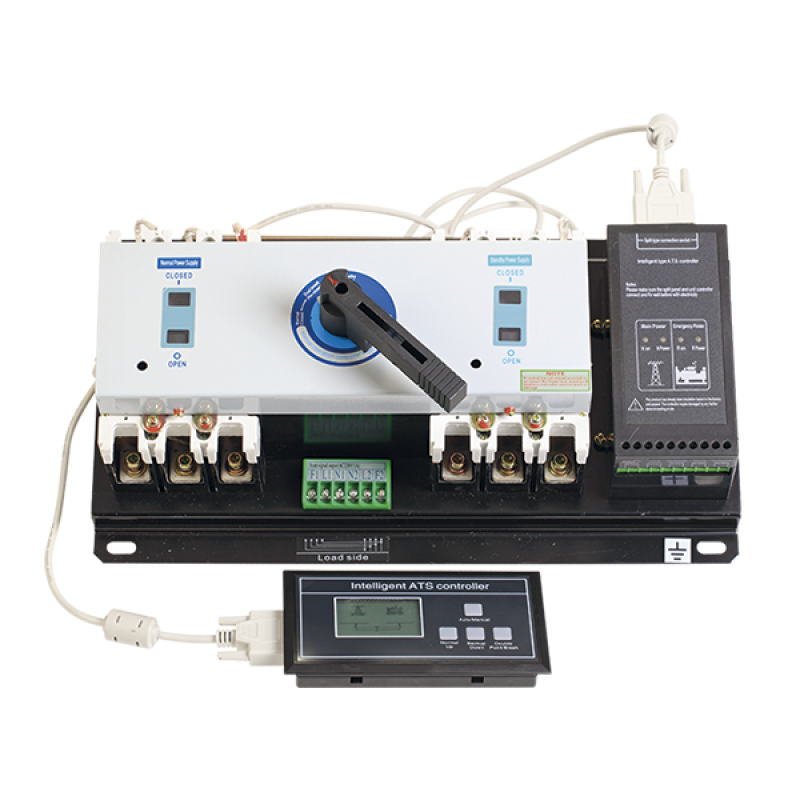

Conexiune automată de rezervă seriei ЕQ1 (ATS)

Sistemul de conexiune automată de rezervă EQ1 sunt destinate de a asigura o alimentare permanentă de energie electrică şi o comutare automată între două surse de curent în caz de avarie sau în caz de abateri de la valorilor de parametri întroduse. Sistemul de conexiune automată de rezervă este realizat cu două întreruptoare de putere automate fixate pe o ramă metalică comună, legate printr-un mechanism de funcţionare comun şi comandate de controler, care urmăreşte de conformitatea parametrilor din sistem.

Functii:

* Conectarea şi deconectare circuitelor electrice sub sarcină în caz de inconformităţi în alimentarea principală

* Comutare la alimentare de rezervă la dispariţie fazei de alimentare

* Sepărarea circuitelor electrice şi a celor de comandă a consumătorilor de putere

* Întreruptor principal în instalaţii de distributie industriale sau de uz casnic, dotate cu generator sau cu o sursă de alimentare de rezervă (spitale, poşe, obiecte militare, săli de comandă, etc.)

* Coeficient de siguranţă mare a caracteristicilor de curent

* Metod de comandă: motor

* Urmărire a stării parametrilor din circuit:

- prezenţă de trei faze

- tensiune de fază să fie în limitele prescrise

- suprasarcină de curent

- scurtcircuit la ieşire

Performanţe tehnice:

* Tensiune nominală: 690V; 50/60Hz

* Coeficient de sigurantă la tensiune de impuls ≥ 8 000V

* Bornă conexiune: fixare prin 4 bolţuri pe şină de alimentare

* Conectare:

- şine din cupru

- conductoare flexubile şi rigide

* Andurantă electrică (nr.ciclur)) ≥10000

* Andurantă mecanică (nr.cicluri) ≥20000

* Nivel de protectie: IP21

* Tip de montaj:

- prin bolţuri

- poziţie de montaj – verticală cu pantă minimală 5°

* Material plastic neînflamabil rezistent raze UV

* Temperatura mediului ambiant : -10°+45°С

* Înalţime peste nivelul mării: până la 2000m

Functii principale ale controlerului:

* Protcţie în caz suprasarcină

* Protecţie instantanee în caz de scurtcircuit

* Protecţie în caz de dispariţie de fază

* Protecţie în caz de tensiune minimă

* Posibilitate de determinarea timpului de comutare între cele două surse - minimum 3s

* Posibilitate de comutare automată la sursă principală de curent după revenire a parametrilor

Sistemul de conexiune de rezervă se poate oferi de două tipuri:

- cu display (controler) fixat pe suport (mod integrant)

- cu display de comandă distanţat.

Documente de conformitate:

Standart EN 60947-1

EN 60947-2; EN 60947-6-1
