Baterii de condensatoare pentru compensarea energiei reactive

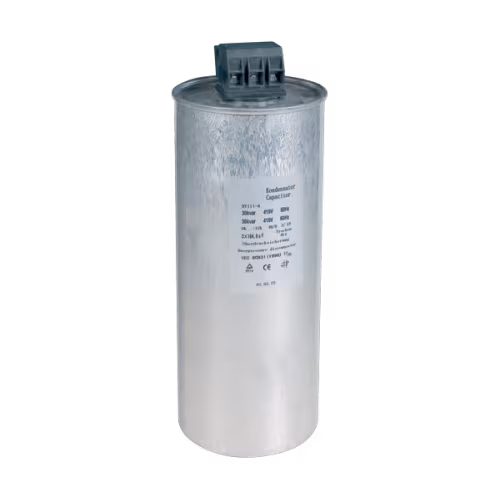

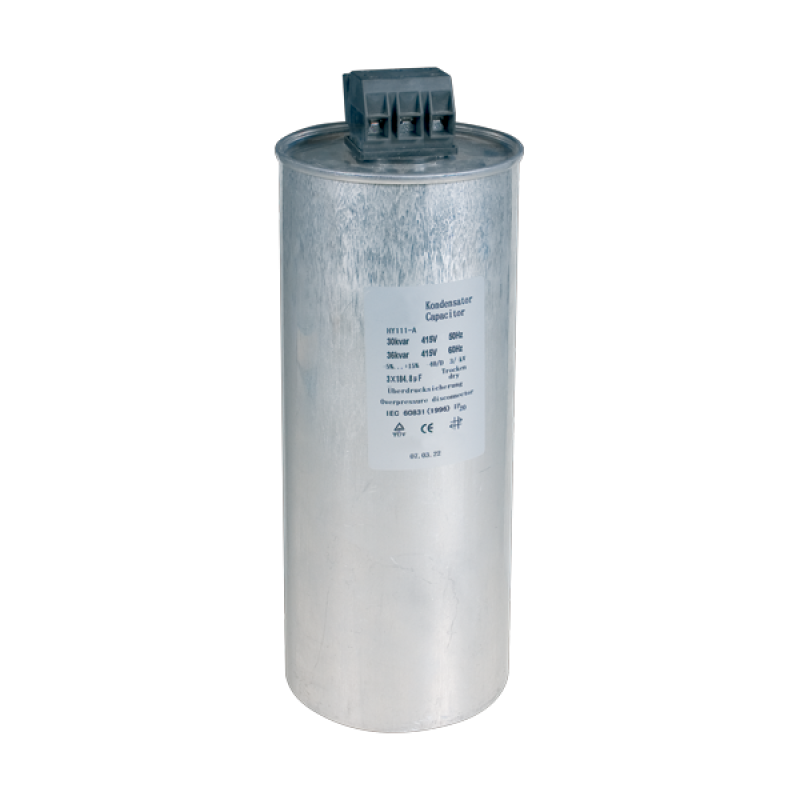

Bateriile de condensatoare seria HY 111 sunt condensatoare speciale trifazate uscate pentru compensare a energiei reactive şi pentru compensarea factorului de putere. Reprezintă un corp cilindric din aluminiu, în care intră o folie polipropilenică metalizată, pentru care nu trebuie o impregnare specială. Proprietăţile dielectrice se obţin prin umplere cu amestec special pe bază raşini. Bateria condensatoare este construită în aşa fel, încât în caz de avarie (tensiune de suprasarcină, curent de suprasarcină sau temperatură la suprasarcină) cuplarea cu capacul exterior, unde sunt conectările de alimentarea la reţea, se întrerupe. Această se realizează cu un ventil special de suprapresiune construit şi amplasat imediat peste elementul condensatorului. Întreruperea a conectării interiore asigură o protecţie a personalului şi a mediului ambiant de distrugeri, provocate de avarie elementului de condensator. În corpul cilindric se află un condensator trifazat cu rezistor incorporat pentru descarcarea condensatoarelor. Bateria de condensatoare se poate utiliza pentru compensare cât pasivă, atât şi activă.

Performante tehnice:

* Tensiunea nominala de lucru: 440V; 50Hz

* Tensiunea de izolare : 690V

* Stabilitate la tensiune de impuls: 6kV pe minut

* Putere: 8 până la 30 kVAr la 440V

* Limitele toleranţă: ±5%

* Temperatură de lucru: -40° - +55°С

* Pierderi de putere: 0.5 W/kVAr

* Rezistenţă de descărcare incorporată

* Curent de suprasarcină limită: de 2 ori curentul de vârf

* Timp de descărcare:< 50 V pe o minut

* Înalţime peste nivelul mării: până la 2000m

Tip de montaj:

* prin bolt М12 sau M16 pe suport orizontal plan

Documente de conformitate:

Standart EN 60831-1

EN 60831-2
