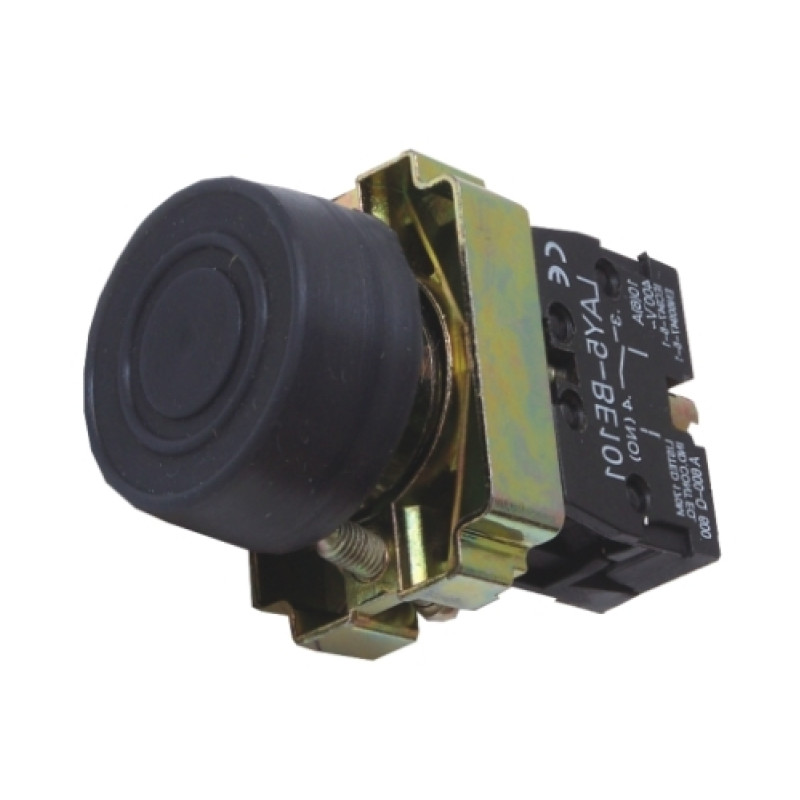

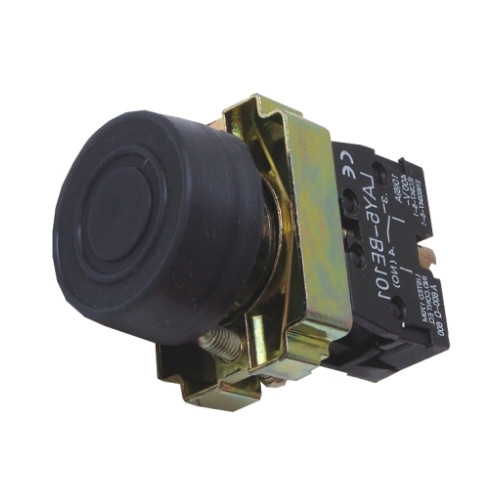

BUTOANE SI SELECTOARE DE COMANDA

Prezentare generala:

Butoanele si selectoarele sunt ansambluri formate din mai multe componente si anume: cap de buton sau selector, etrierul (elementul de fixare), modulele cu contacte si modulul de lampa. Butoanele si selectoarele se fixeaza pe usa dulapului sau pe orice alta suprafata care permite gaurirea. Modulele pot fi asamblate pe verticala max. 3 etaje. Contactul normal deshis/inchis repezinta starea contactului, atunci cand butonul nu este actionat.

Caracteristici tehnice:

Tensiune nominala: 600V a.c.

Tensiune de impuls: 6kV

Curent termic nominal: 10A

Curent nominal: 3A (240V; 50HZ; AC15); 0.3A (240V c.c: DC13)

Sectiune conductor de racord: 1×0.5…1×2.5 mm (2×1.5mm)

Borna: clema cu surub

Domeniul de temperatura: – 25…+ 70 grade C

Grad de protectie: IP 42 ( dupa montare)

Fiabilitate: 1x 1000000 cicluri de comutare

Grosime placa de montare: 6 mm max.

Diametru gaura de decupare: 22 mm
