NUMARUL SI TIPUL DE CONTACTE: 1 NО+ 2 NC
CULOARE: GALBEN
CURENT NOMINAL(A) LA 400V: <10

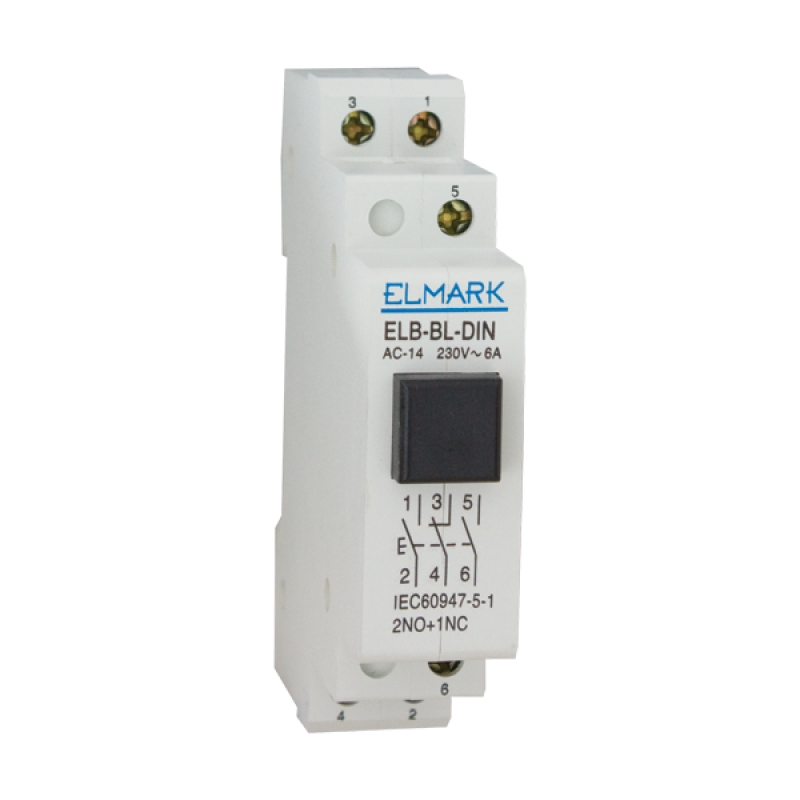

Butoane şi indicatoare LED pentru şină DIN - SIGMA design

Sunt dispozitive care sunt utilizate în sistemele de control şi indicaţie, proiectate pentru montaj direct pe şină DIN în tablourile şi pupitrele de comandă. Sunt proiectate pentru comutarea circuitelor de comandă şi pentru gestionarea conectării sau deconectării a mecanismelor de acţionare ca relee, contactoare, etc. Lămpile de semnalizare şi indicatoarele pot fi utilizate în toate domeniile industriale. Dispozitivele rezistă la curent instantaneu de suprasarcină până la 10А, iar în general pot comuta în contactele curenţi termici până la 10А. Legatura cu bornele de contact se poate realiza prin borne cu şurub, la care se prind cablurile operative de secţiune până la 2.5mmp. Sunt proiectate şi butoane în combinaţie cu lămpi.

Performanţe tehnice:

* Tensiune de izolare: 660V; 50/60Hz

* Rezistenţă mare la tensiune de impuls: 6000V

* Curent nominal: până la 10А (230V АС)

* Protecţie la scurtcircuit: siguranţă 10А gG în exterior de circuit

* Curent nominal consumat (la indicatoare sau la butoane în combinaţie cu indicatoare):<20mA

* Viaţă (indicatoare): >2000h

* Anduranţă mecanică (butoane):1х10 cicluri de comutare

* Forţă de presare mecanică:

- la inchidere: 20N

- la deschidere: 8N

* Temperatură de lucru: -20 - +70°С

* Umiditate: 35 - 85%RH

* Cuplu de strângere cablurilor de legatură: 0.15 Nm

* Secţiunea cablului: 1х0.5; 1х0.75; 1х1; 1х1.5; 1х2.5mmp

* Material plastic rezistent la razele UV

Tip de montaj:

* la şină DIN

* Înaltime peste nivelul marii: până la 2000m

Documente de conformitate produsului:

Standart EN 60947-1; EN 60 947-5-1
